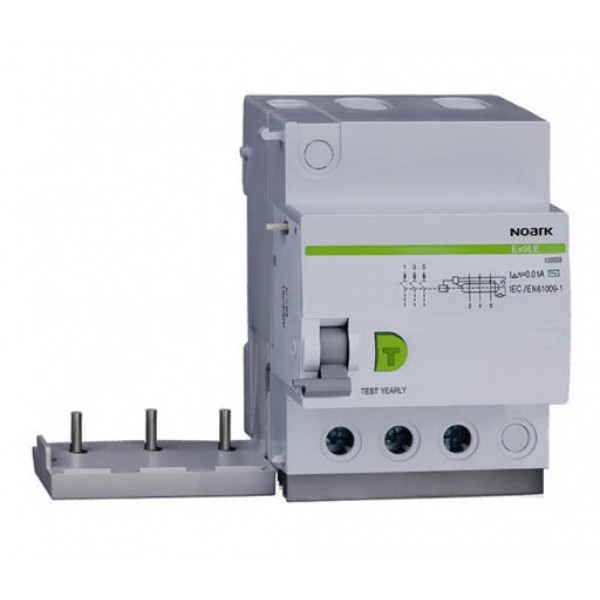

Диференційний модуль Ex9B, 3 полюси, In=40A, IΔn=10mA, Ex9LE 10mA 3P 40A

Диференціальні модулі серії Ex9LE призначені для комбінації з автоматичними вимикачами серії Ex9BH і Ex9BN і відповідають стандарту IEC / EN 61009. Доступні версії для автоматичних вимикачів Ex9BH і Ex9BN будь-якої полюсності, таким чином дозволяючи створювати пристрої об'єднуючи в собі функції захисту від диференціального струму і захисту від струмового перевантаження і струмів КЗ. У порівнянні з магнітною конструкцією диференціального вимикача, диференціальні блоки створені з більш сучасним електронним пристроєм оцінки диференціального струму, що значно підвищує оцінку струму витоку і значно збільшує експлуатаційну характеристику пристрою. Електронна конструкція диференціального блоку виключає проблему намагнічування якоря на відміну від магнітних диференціальних блоків, в той час як регулярне тестування потрібно по стандартам для виявлення і усунення цієї проблеми. Для модулів Ex9LE регулярне тестування потрібно тільки для того, щоб формально відповідати вимогам стандартів та інших обов'язкових юридичних документів. Рекомендований інтервал тестування - 1 рік. Пристрої призначені для всього діапазону номінальних струмів під'єднаних автоматичних вимикачів - до 63 А. Номінальний струм витоку може бути вибраний з 10, 30, 100 або 300 мА. Умовна стійкість до струму КЗ визначається потужністю відключення автоматичного вимикача, тобто 10 кА для комбінації Ex9LE з Ex9BH і 6 кА для Ex9LE з Ex9BN.
