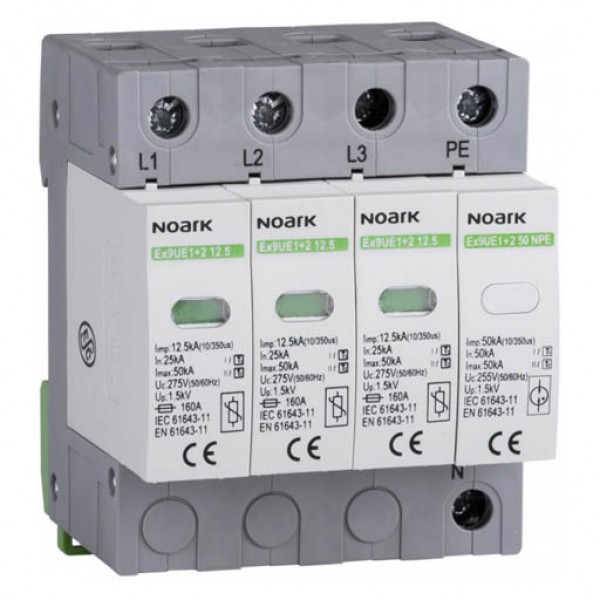

ПЗІП, клас 1+2 (B+C), Iimp=12,5 kA, Uc=275 VAC, 3+N полюси, із додатковим контактом, Ex9UE1+2 12.5R

Серія Ex9UE1+2 25 - група пристроїв захисту від імпульсних перенапруг класу I + II. Вони призначені як захист від прямого попадання блискавок середньої інтенсивності у повітряну лінію. У стандартній трифазній мережі TN-C вони забезпечують захист згідно вимогам LPL I, II, викладеним у EN 62305 із загальним струмом блискавки, що вводиться в електричну установку 75 кА і загальний струм блискавки 150 або 200 кА на основі фізичної конфігурації і взаємного положення заземлення точкою громовідводу, точкою заземлення електроустановки та місцем установки SPD. Конструкція Ex9UE1+2 25 – гібридна, що базується на комбінації високоенергетичних металевих оксидних варисторів (MOV) та ізоляції Spark Gap (SG). Ця комбінація забезпечує менший час відгуку завдяки швидкому MOV і SG в порівнянні з низькою напругою до чистого розчину SG. Послідовне підключення MOV забезпечує не тільки обмеження характеристик струму для SG, але також повну ізоляцію через послідовне підключення SG до MOV. Основні характеристики визначаються переважно частиною MOV. Отриманий рівень захисту і характеристики реагування не тільки виконують вимоги SPD класу I, але й для класу II. Ex9UE1+2 25 забезпечує захист для обох класів I і II. Модульна конструкція зі змінними модулями захисту дозволяє легко і швидко замінити модуль у випадку спрацювання MOV або якщо його термін служби вичерпано через високу інтенсивність або часте виникнення піків перенапруги.
